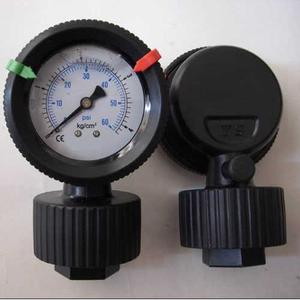

全塑隔膜压力表技术要求

          金湖思派仪表有限公司为您提供最专业的现场压力技术解决方案

技术指标：

1：精度等级：1.5级

2：测量范围(Mpa)0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)

3：隔膜材料：PTFE聚四氟乙烯薄板

4：内部填充工作液 ：

(1)硅油

(2)根据客户需求填充

工作条件：

(1)温度：环境温度 - 20~+55℃被测介质温度- 20~+55℃。

(2)工作压力：静负荷：用至测量上限值的3/4；

                     交变负荷：用至测量上限值的2/3；

                     短时压力：用至测量上限值。

连接尺寸：

A:螺纹连接：M20*1.5(G3/8″ G1/2″)。

B; 法兰连接 A：机械工业部标准JB81-5 《平焊钢法兰》。

C:本厂法兰标准。

D:根据用户需求定制。

仪表外径(φ75mm) φ100mm。
