插入式电磁流量计的结构组成说明

   插入式电磁流量计的特点就是使用外插的安装方式，传感器在进行安装的时候不需要折测量管，适用于无法停水的特殊现场环境，并且开口安装也非常方便。多使用于石油化工、钢铁冶金、给水排水工程、水处理工程、医药食品、造纸等领域。而插入式电磁流量计的工作原理同样是使用法拉第电磁感应定律，这里就不再做详细的介绍。



   重点为大家讲解一下插入式电磁流量计是由哪些结构部分组成。一般情况下，插入式电磁流量计有两种结构可供大家选择，当然，也可以分为分体式和一体式，这里主要说说一体式插入电磁流量计的两种情况。

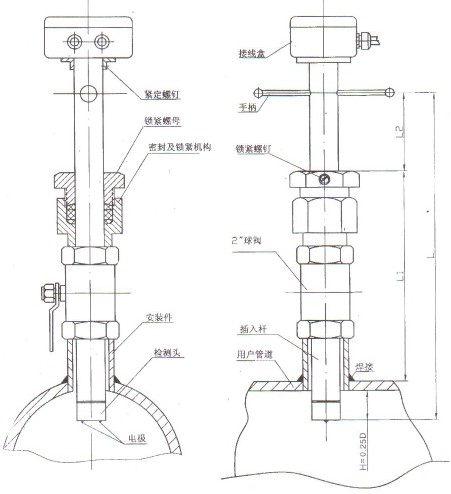

1、球阀传感器一体型。

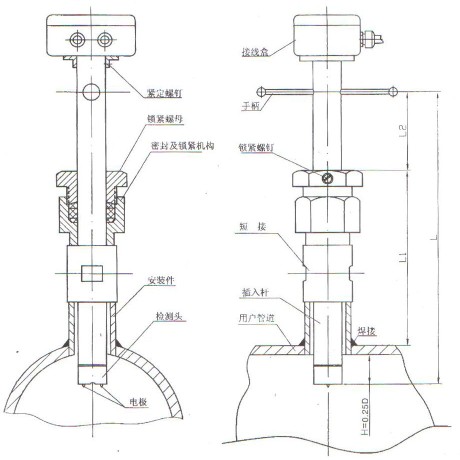

2、不带球阀传感器一体型。





从图中可以看出，传感器以下几个主要部分或零部件组成：
检测头：包括电极、励磁线圈、铁芯及引线，外壳为PVC或F4。
插入杆：连接检测头与转换器，采用304或316不锈钢制造。
安装件：（Ф60*3）304或316不锈钢管，安装时焊接于用户官道上。
阀门或（短节）：2″不锈钢球阀或（短节），用在不断流情况下取出或安装传感器。
密封及锁紧机构：包括过渡件、压紧螺母、专用密封胶圈。
接线盒：传感器与转换器的励磁电流和信号在此相互对应连接。
